Le prototypage électronique consiste à transformer un schéma en un circuit réel que l’on peut mesurer, déboguer et corriger avant de produire en série. Vous avez trois voies : la plaque d’essai pour valider une idée en une soirée, la fabrication maison d’un circuit imprimé (fraisage, par exemple) pour une première carte, ou une commande chez un fabricant de PCB quand le dessin est stable. Le bon choix dépend de votre stade d’avancement, pas de votre budget seul.
Cet article suit le chemin complet : cahier des charges, schéma, dessin de la carte, fabrication, assemblage, tests, puis les règles suisses à connaître. Nous indiquons aussi ce que vous pouvez faire à Fribourg, dans un atelier ouvert au public.
En bref
- Un prototype sert à vérifier le fonctionnement du circuit, la compatibilité des composants et la fabricabilité avant la série.
- Le chemin type : cahier des charges, schéma, composants, routage, fabrication, assemblage, tests, programmation, puis itérations.
- Pour une carte simple, le fraisage sur une CNC est une méthode documentée, y compris par une école genevoise.
- En Suisse, les produits basse tension et les installations électriques sont encadrés par des ordonnances fédérales.
- À Fribourg, MIY MakerSpace propose machines, cours à 300 CHF par module et accompagnement d’ingénieurs à 150 CHF de l’heure.
Table des matières
- À quoi sert un prototype de circuit imprimé
- Les étapes pour passer du schéma à la carte
- Les fichiers à préparer pour fabriquer la carte
- Fabriquer un circuit imprimé prototype : quelle méthode choisir
- Assembler, tester et corriger
- Coûts et aides en Suisse
- Sécurité et règles suisses
- Notre point de vue : ce qui fait gagner du temps
- Prototyper à Fribourg avec MIY MakerSpace
- Questions fréquentes
- Sources
À quoi sert un prototype de circuit imprimé
Un prototype n’est pas une « petite série du produit final ». C’est un outil d’apprentissage. Selon la définition courante, on construit un circuit réel à partir d’un schéma théorique pour vérifier son fonctionnement et disposer d’un support physique pour le déboguer.
Concrètement, un premier exemplaire répond à des questions que le schéma ne tranche pas :
- L’alimentation tient-elle la charge réelle, ou la tension chute-t-elle quand le moteur démarre ?
- Le capteur donne-t-il une mesure exploitable dans son environnement ?
- Les composants choisis se posent-ils correctement sur l’empreinte dessinée ?
- La carte chauffe-t-elle trop dans son boîtier ?
On distingue souvent le prototypage, qui valide le design et ses spécifications, du développement produit, qui cherche ensuite à améliorer les rendements et à réduire les reprises en fabrication. Pour un inventeur, un étudiant ou une petite entreprise, cela veut dire : ne cherchez pas la perfection industrielle au premier essai. Cherchez la réponse la plus rapide à votre question la plus risquée.
Les étapes pour passer du schéma à la carte
Le processus est le même que vous soyez seul dans un atelier ou dans un bureau d’études. Vous le parcourrez plusieurs fois.
1. Écrire le cahier des charges
Avant tout dessin, notez ce que la carte doit faire : tensions d’entrée, courants, interfaces (USB, I²C, radio), dimensions, environnement (intérieur, humidité, vibrations), quantité visée. Dix lignes suffisent. Elles vous éviteront de redessiner une carte parce que le boîtier a changé.
2. Choisir les composants
Le choix se fait en même temps que le schéma. Vérifiez la disponibilité avant de vous attacher à une référence : certains délais d’approvisionnement sont longs et la disponibilité varie selon le marché. Un composant introuvable pendant huit semaines bloque un projet plus sûrement qu’une erreur de routage. Pour un premier prototype, privilégiez les boîtiers que vous pouvez souder à la main (résistances et condensateurs en 0805 ou plus grands, circuits en SOIC ou en modules).
3. Saisir le schéma en CAO
Un logiciel de conception de circuits imprimés gratuit comme KiCad suffit pour la grande majorité des projets de prototypage. Dessinez le schéma, associez chaque symbole à une empreinte, lancez la vérification des règles électriques. Cette vérification attrape déjà beaucoup d’erreurs d’étourderie.
4. Placer et router
Le placement précède le routage. Mettez les connecteurs là où le boîtier l’exige, regroupez les composants liés (découplage près du circuit intégré), séparez la puissance du signal. Un mauvais placement provoque des interférences, des chutes de tension ou des problèmes thermiques difficiles à diagnostiquer. Sur une carte à deux couches, un plan de masse continu d’un côté simplifie la vie.
5. Fabriquer, assembler, tester
C’est l’étape détaillée plus bas. Retenez que le processus est itératif : les tests révèlent des problèmes d’agencement, d’alimentation ou de dissipation thermique, et vous corrigez avant de passer à une version plus proche de la série.
6. Programmer
Une carte sans programme ne fait rien. Prévoyez dès le dessin un connecteur de programmation et de débogage (SWD, UART, ou simples points de test accessibles). C’est un des meilleurs réflexes de prototypage : quelques points de test coûtent presque rien sur la carte et font gagner des heures de mesure.
Les fichiers à préparer pour fabriquer la carte
Que vous fraisiez la carte vous-même ou que vous la fassiez fabriquer, tout part des fichiers exportés depuis votre CAO.
| Fichier | À quoi il sert |
|---|---|
| Gerber (une couche par fichier) | Décrit le cuivre, le vernis épargne et la sérigraphie |
| Fichiers de perçage | Position et diamètre des trous |
| Contour de la carte | Découpe ou fraisage de la forme finale |
| Nomenclature (BOM) | Liste des composants et références |
| Fichier de placement (XY) | Position des composants, utile pour l’assemblage automatisé |
Un fabricant de PCB demande en général des Gerber (RS-274X ou X2) par couche, des fichiers de perçage et de fraisage, la nomenclature, les fichiers de placement et des notes d’assemblage. Dans KiCad, l’interface en ligne de commande kicad-cli permet d’automatiser l’exportation des Gerber depuis le fichier de carte, avec le choix des couches et de la précision. Si vous itérez souvent, un petit script d’export vous épargne les oublis de couches.
Avant d’envoyer quoi que ce soit, ouvrez les Gerber dans un visualiseur indépendant de votre CAO. Vous verrez ce que verra la machine, y compris les inversions de couches et les contours manquants.
Fabriquer un circuit imprimé prototype : quelle méthode choisir
La plaque d’essai : pour valider une idée

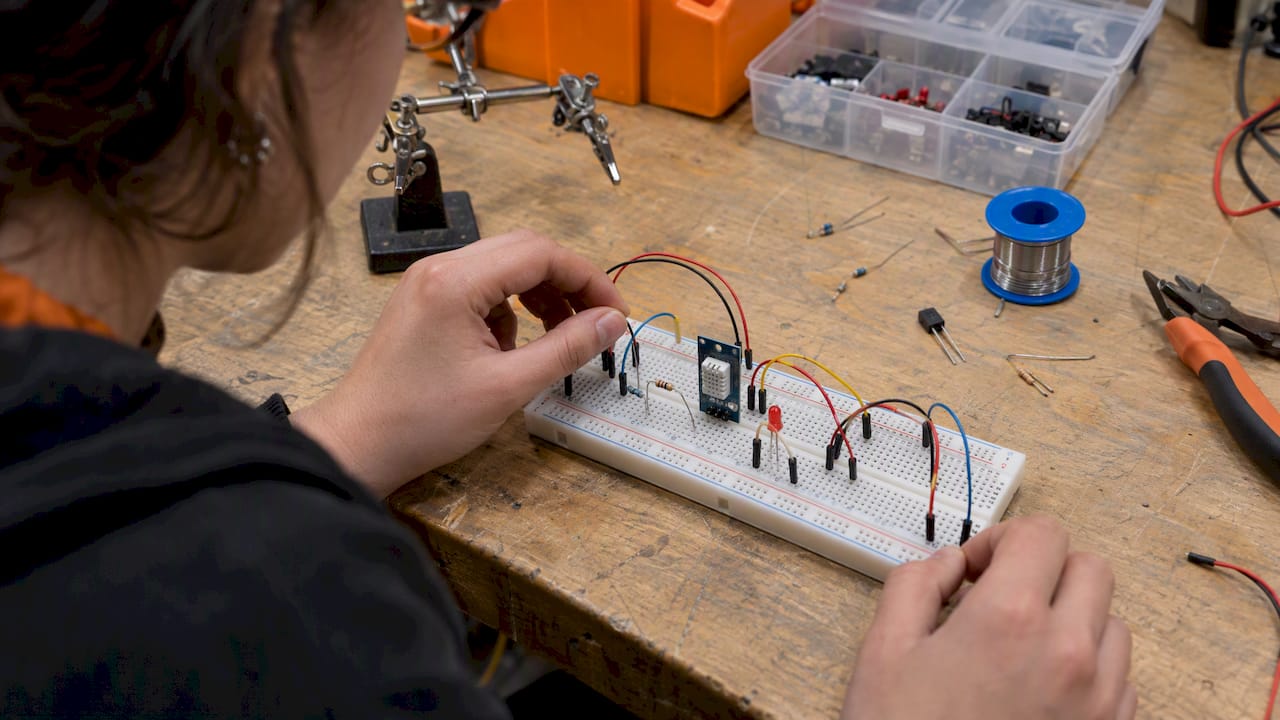

La plaque d’essai (breadboard) et les cartes de développement de type Arduino ou Raspberry Pi permettent de tester une fonction sans souder. C’est la bonne méthode pour vérifier qu’un capteur répond ou qu’un algorithme fonctionne. Ses limites : contacts capricieux, capacités parasites, pas de montage durable. Dès que le circuit dépasse quelques dizaines de connexions ou travaille en haute fréquence, passez à une vraie carte.

Le fraisage : pour une première carte rapide
Le fraisage d’isolation consiste à enlever le cuivre autour des pistes avec une fraise fine sur une machine à commande numérique. Le laboratoire de fabrication numérique de l’enseignement genevois décrit la fabrication d’une plaque de circuit par fraisage sur une petite fraiseuse CNC de bureau. L’intérêt est de tenir la carte en main le jour même, donc de corriger et de recommencer dans la journée.
Les limites sont à connaître :
- les pistes très fines et les boîtiers à pas serré sont délicats ;
- les trous métallisés (liaison entre les faces) ne se font pas simplement ;
- le résultat convient surtout aux cartes simples, à une ou deux couches.
La commande chez un fabricant de PCB : pour une carte stabilisée
Quand le dessin est validé, une fabrication industrielle donne des cartes propres, métallisées, avec vernis et sérigraphie. Comptez des délais de plusieurs jours, voire plus selon l’origine, et prévoyez la douane si la carte vient de l’extérieur de l’Europe. Le piège classique : commander dix cartes d’un dessin non testé. Un fraisage ou une plaque d’essai en amont évite de multiplier les erreurs.
| Méthode | Délai pour avoir une carte | Idéale pour | Limite principale |
|---|---|---|---|
| Plaque d’essai | Immédiat | Valider une fonction | Fiabilité, pas de montage durable |
| Fraisage d’isolation | Quelques heures | Carte simple, itérations rapides | Finesse, trous métallisés |
| Fabricant de PCB | Plusieurs jours à semaines | Carte stabilisée, plusieurs couches | Coût d’une erreur, délai |
Assembler, tester et corriger
Pour une carte avec peu de composants, l’assemblage manuel est suffisant : fer à souder à température réglable, flux, loupe ou microscope pour les petits boîtiers. Au-delà d’un grand nombre de composants ou pour de très petits formats, on passe à un assemblage hybride, qui combine main-d’œuvre et lignes automatisées.
Une méthode de test simple, dans l’ordre :
- Inspection visuelle : ponts de soudure, composants inversés, polarité des condensateurs.
- Test sans composants actifs : mesurez les résistances entre alimentation et masse pour détecter un court-circuit avant de mettre sous tension.
- Mise sous tension progressive : alimentation de laboratoire avec limitation de courant.
- Vérification bloc par bloc : alimentation, horloge, communication, puis fonctions applicatives.
- Notes : consignez chaque défaut et chaque correction. Elles alimenteront la version suivante.
Les erreurs fréquentes d’une première carte sont banales : empreinte inversée, broche d’alimentation oubliée, résistance de rappel absente. Elles sont normales. Un bon prototype est un prototype qui vous a appris quelque chose.
Coûts et aides en Suisse
Le coût dépend moins de la carte que du temps d’ingénierie : concevoir une carte demande des heures, et chaque itération en ajoute. Si vous faites appel à un ingénieur pour la conception, demandez un périmètre précis (revue de schéma, routage, essais) plutôt qu’un forfait flou.
Pour les entreprises, il existe une aide à connaître. Pour une étude préliminaire (faisabilité, concept, potentiel de marché ou d’innovation), Innosuisse finance par le chèque d’innovation 100 % des coûts du partenaire de recherche, jusqu’à 15 000 CHF. Les conditions précises se vérifient auprès d’Innosuisse avant de vous engager.
Sécurité et règles suisses
Tant que vous travaillez en très basse tension (batterie, USB, alimentation de laboratoire), le risque électrique reste faible, mais les règles changent dès que le secteur entre en jeu.
- Alimentation secteur sur une carte : ne branchez jamais un prototype relié au 230 V sans isolation, boîtier fermé et protection adaptée. Si vous ne maîtrisez pas ce sujet, faites relire le schéma par un ingénieur avant la mise sous tension.
- Mise sur le marché : l’ordonnance sur les produits électriques à basse tension (NEV, RS 734.26) s’applique aux produits destinés à une tension nominale de 50 à 1 000 V en courant alternatif ou de 75 à 1 500 V en courant continu. Ces produits ne peuvent être mis sur le marché que s’ils respectent les règles reconnues de la technique et ne mettent pas en danger personnes, animaux domestiques ou biens. Si votre prototype devient un produit vendu, ce point devient central.
- Installations électriques : l’ordonnance sur les installations à basse tension (RS 734.27) impose d’établir, modifier, entretenir et contrôler les installations selon les règles techniques reconnues. En règle générale, on travaille hors tension, et seuls les installateurs-électriciens CFC, ou les personnes justifiant d’une formation équivalente, peuvent intervenir sous tension. Un raccordement au réseau du bâtiment n’est donc pas un travail de bricolage : faites-le faire par un professionnel.
Pour votre prototype sur banc, la règle pratique est simple : alimentez par une source limitée en courant, une main dans la poche pour toute mesure sur un circuit dangereux, et pas de travail seul sur un montage haute tension.
Notre point de vue : ce qui fait gagner du temps
Nous accompagnons des inventeurs, des étudiants, des indépendants et des petites entreprises qui ont un projet électronique à concrétiser. Voici ce que nous conseillons, en nous appuyant sur ce que nous voyons dans l’atelier.
Prototypez le risque, pas le produit. Si votre incertitude porte sur un capteur, testez le capteur seul. Si elle porte sur l’encombrement, imprimez le boîtier en 3D avant de dessiner la carte. Un prototype électronique vit rarement seul : le boîtier, la fixation et le câblage décident souvent de la forme de la carte.

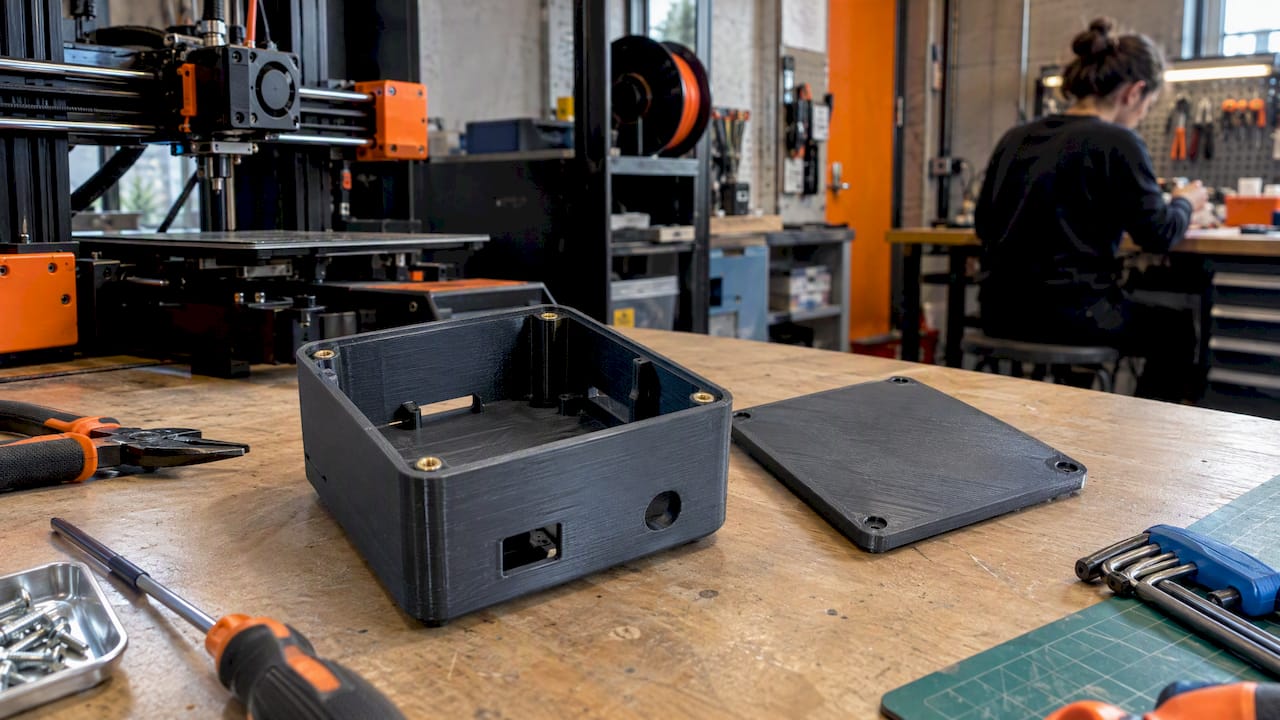

Combinez les procédés. Notre intérêt d’un atelier, c’est la combinaison : la carte dans un coin, le boîtier imprimé en 3D, la face avant découpée au laser, un support en métal ou en bois. Tout cela se vérifie sur une même table, dans la même journée, avec des ingénieurs à portée de voix.
Apprenez avant de payer des erreurs. Une erreur sur une carte fabriquée en série coûte cher. Une erreur sur un prototype fraisé coûte une heure. Si l’électronique est nouvelle pour vous, une formation sur un module vous fera économiser davantage que son prix.
Gardez la sous-traitance pour le bon moment. Pour les petites entreprises qui sous-traitent d’habitude, le prototypage interne réduit les allers-retours et les coûts. Une fois le dessin validé, la fabrication externe reste pertinente pour les volumes.
— la rédaction
Prototyper à Fribourg avec MIY MakerSpace
MIY MakerSpace est un atelier collaboratif ouvert au public à Fribourg : 250 m², des machines et outils d’une valeur supérieure à 750 000 CHF, des ingénieurs présents pour conseiller. On y trouve des imprimantes 3D, des fraiseuses CNC, une découpe laser, un atelier métal et bois. L’adhésion peut donner un accès 24h/24.
Pour un projet électronique, voici ce que nous proposons, avec les tarifs publiés sur notre grille tarifaire :
| Offre | Tarif publié |
|---|---|
| Adhésion adulte | dès 45 CHF par mois |
| Retraité ou chômage | 60 CHF par mois |
| Professionnel | 150 CHF par jour |
| Cours (CNC, 3D, CAO/FAO, découpe vinyle, soudure, électronique) | 300 CHF par module |
| Station laser | 25 à 40 CHF par heure |
| Soudure | 50 CHF par heure |
| Consultation ou conception produit | 150 CHF par heure |
| Bureau d’étude ingénierie ou CAD/CAM | 150 CHF par heure |
Les étudiants disposent aussi d’une formule : le tarif n’est pas publié, renseignez-vous auprès de nous.

Si vous démarrez, une formation technique en électronique vous donne les bases. Si vous avez déjà un schéma, notre service d’ingénierie et prototypage vous aide à le transformer en carte testable. Pour discuter de votre projet, passez par la page d’accueil de MIY.
Questions fréquentes
Peut-on faire un prototype de circuit imprimé sans fabricant ?
Oui, pour une carte simple. Le fraisage d’isolation sur une CNC permet d’obtenir une carte en quelques heures, comme le montre l’exemple du laboratoire de fabrication numérique genevois. Pour des trous métallisés, des pistes très fines ou plusieurs couches, une fabrication industrielle devient préférable.
Quels fichiers faut-il pour faire fabriquer une carte ?
Il faut les Gerber de chaque couche, les fichiers de perçage et de contour, la nomenclature et, si vous faites assembler, le fichier de placement. KiCad exporte les Gerber, y compris en ligne de commande. Vérifiez-les dans un visualiseur avant l’envoi.
Combien de temps faut-il prévoir pour un premier prototype ?
Tout dépend du projet, mais comptez plusieurs itérations plutôt qu’un seul passage. Les délais d’approvisionnement des composants pèsent souvent plus que la fabrication de la carte elle-même. Commandez les composants critiques dès que le schéma est stable.
Existe-t-il une aide financière pour une étude préliminaire en Suisse ?
Oui, le chèque d’innovation d’Innosuisse peut financer l’étude préliminaire d’une entreprise auprès d’un partenaire de recherche, jusqu’à 15 000 CHF. Les conditions d’éligibilité se confirment directement auprès d’Innosuisse.
Faut-il une autorisation pour travailler sur des circuits alimentés par le secteur ?
Sur une installation électrique, les travaux se font en règle générale hors tension, et seuls les installateurs-électriciens CFC ou personnes de formation équivalente peuvent travailler sous tension. Pour un prototype sur banc relié au secteur, faites valider votre montage par un ingénieur avant la première mise sous tension.
